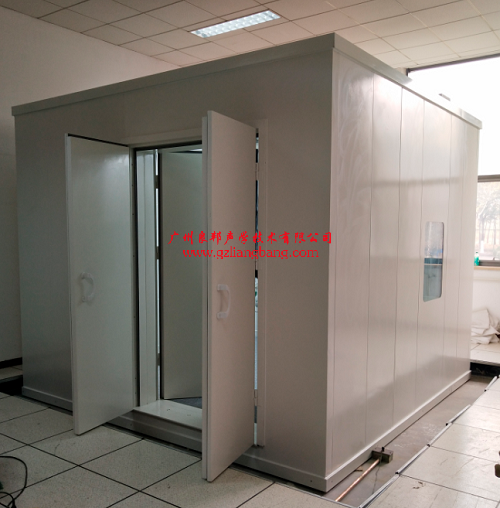

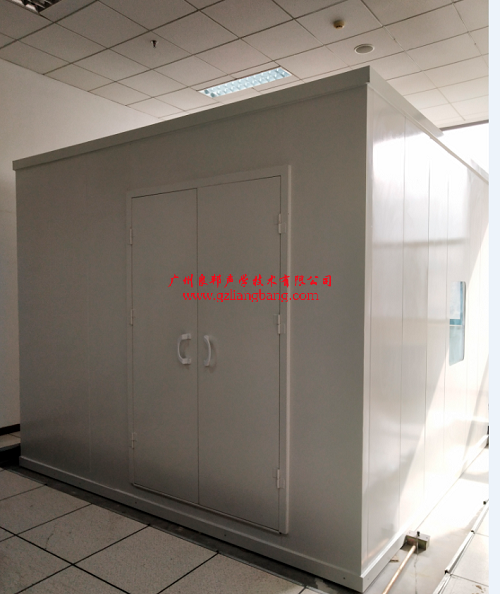

北京航天員訓練中心精密靜音室安裝完交付使用
設計標準：工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計，靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時，四周無打樁，牛車來往，靜音室內本地小于30--35分貝以下
1：靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m
2：靜音室指標符合環境噪音小于75分貝時，室內本地小于30分貝以下(A)計權

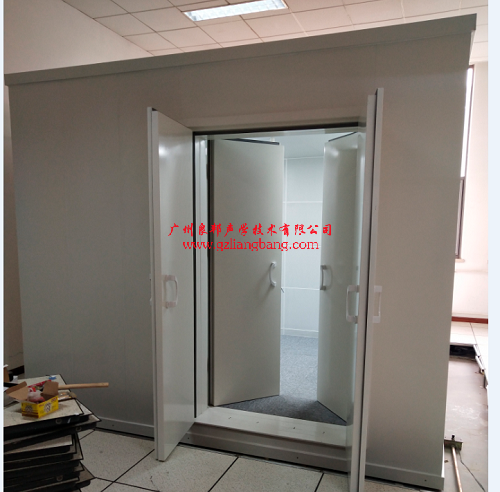

3：靜音室隔音門2.3*1.5m左右內外對開
4：靜音室觀察窗800*600mm
5：靜音室整體為模塊式現場拼裝
6：四盞LED燈與四盞可調節燈
7：靜音室外飾T1.2鋼板靜電噴涂
8：具體尺寸與要求根據客戶需求定制
9：材質：整體為鋼木結構，可拆卸重裝搬遷
10：外飾:T1.2鋼板靜電噴涂乳白色，防潮防銹

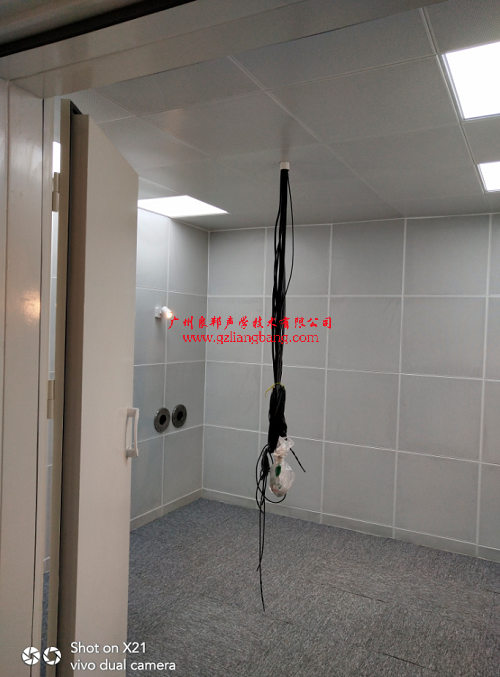

11：內飾：600*600mm微孔吸音板0.8厚
12：室內配置監控系統二個可在室外隨時掌握室內作業流程
13：恒溫系統：室內配置空調掛機一臺大一匹，雙向冷暖（美的品牌
14：阻抗式消音通道一排一送
15：室內地板鋪放吸音地毯500*500mm或地膠
16：雙磁性隔音門2000*750mm全國結構
17：全部采用環保隔音棉80K材質
18：良邦所有產品承若免費保修三年
19：公司所有產品全部可以通過國家計量院第三方檢測認證檢測
20：歡迎新老客戶前來咨詢
設計標準：工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計，靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時，四周無打樁，牛車來往，靜音室內本地小于30--35分貝以下
設計標準：工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計，靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時，四周無打樁，牛車來往，靜音室內本地小于30--35分貝以下
設計標準：工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計，靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時，四周無打樁，牛車來往，靜音室內本地小于30--35分貝以下
設計標準：工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計，靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時，四周無打樁，牛車來往，靜音室內本地小于30--35分貝以下
設計標準：工廠車間產品評估靜音室按GB/T18697-2002噪音測試要求設計，靜音室外尺寸L3.6*W3.6*H3.05m內尺寸L3*W3*H2.5m符合國家標準當環境噪音小于70--75分貝時，四周無打樁，牛車來往，靜音室內本地小于30--35分貝以下
廣州良邦聲學技術有限公司
︽
靜
音
室
技
術
方
案
︾
日期：2017年6月6日
03廣州良邦聲學技術有限公司靜音室技術方案
1、工程的設計：
1.1設計依據：
1.2《城市區域環境噪聲標準》（GB3096-96）
1.3《民用建筑隔聲設計規范》（GBJ118-88）
1.4《聲學純音氣導聽閾定聽力保護用》(GB/T7583-1987)
1.5《室內空氣質量標準》（GB/T18883-2002）
1.6《建筑設計防火規范》（GBJ16-87）(2001年版)
1.7《電氣裝置安裝工程電氣照明裝置施工及驗收規范》（GB50259-96）
1.8甲方文件提供的現有建筑尺寸資料和設計要求;
1.9本公司同類隔音工程設計和施工參數。
二、總體設計目標：
2.1隔聲技術與現代美學完美地融合，為聽覺統合功能訓練創造最優秀的視覺效果，同時滿足聽覺聲場環境使用靜音要求。在風格上體現出現代積極向上的精神風貌，格調上采用簡捷明快形式特點，技術上體現科學與人性化的完美統一，為檢測人員提供一個舒適的測試環境。
2.2我們的目標是：舒適的操作空間
寧靜的測試環境
活潑，明快的設計風格，令人耳目一新。
2.3總體方案設計：
為了考慮到用戶在較長時間內，具有較大的可持續發展空間的需要，本方案的設計指標將有所提高，具體如下：
設計方案指標：小于30分貝
三、聲學性能的設計：
包括以下幾個部分：隔聲設計，隔振設計，隔音門，隔音窗設計，吸聲內飾設計，通風系統及照明采光的噪聲控制等。
四、隔聲設計：
4.1 采用了三項新技術：超耗能隔音墻，
雙磁控＂聲閘＂隔聲門技術：
4.2隔聲墻體采用我公司最新開發的超耗能隔音墻(VAEtm) 隔音墻技術，該墻體厚度小，隔音量大，在保證隔音效果的同時，最大限度的節省空間, 提高空間利用率. 墻體為單層結構，墻體厚度為150mm ，墻體采用超強阻尼板，規格1220mm*2440*16mm，墻身夾層填充吸音巖棉（1200*600*50mm）普通雙層50-80K, 雙組分, 不含黏結劑, 無污染，對人體無刺激。墻身外飾采用鋼板(T1.2)靜電噴涂貼面，防潮，防銹，微吸音，有質感（或無指紋不銹鋼）。墻體隔音性能：＜500Hz, ＜25dB（A）計權，單層墻體結構可降噪音30dB左右。
4.3墻體的設計在考慮聲音的隔離的同時，十分重視聲音在傳播過程的能量消耗過程，在墻體內部設置了高性能的吸音耗能層，把聲能的消耗控制在最大，也就是原磚墻與隔音室內外墻體之間各保留50mm的空腔作為耗能層，保持隔音室墻體與原墻體不能有鋼性連接。隔聲門采用我公司獨立研發的磁控＂聲閘＂隔聲門，當磁控＂聲閘＂隔聲門關閉時，兩片門頁被密封條磁吸密封，同時被透射等傳入的少量聲能被門的吸聲結構吸收，形成了一個嚴實的＂聲閘＂。是目前中國隔音領域最優秀的隔聲門系統，其性能指標己達到美國IAC公司水準。隔音門材料采用T1.5冷托鋼板沖壓，打磨，酸洗，靜電噴涂而成，外表美觀，有質感，防潮，防銹，微吸音，每平方可達到50公斤重量。隔音門規格1900mm*800mm, 采用高壽命門軸, 無噪聲設計，其使用可達每日開關一百多次，使用多于二十年無損壞。門框在與墻體連接處采用CC-100避震霸進行阻尼處理，可以有效抑制門頁受聲后引起的振動，明顯改善低頻隔聲效果，使其隔聲頻率范圍明顯增大。很好的解決了門頁的寬頻帶隔聲的問題，門頁的阻尼處理與門框的密封處理（同時采用磁控密封條處理）一起組成了隔聲門的雙重保險。隔音門計權隔音量可達到25dB（A）-60dB（A）
五、隔振設計:
整體使用“懸浮”結構, 地板采用阻尼隔振處理, 同時懸浮地板，將整間房屋置于其上，隔聲，隔振達到所要求的室內環境。 有 效阻斷由地面?zhèn)鱽淼牡皖l空氣聲和固體聲，尤其對地面串入的腳步聲，撞擊聲有十分明顯的隔離抑制作用，使在中高頻噪聲有效隔離后，大幅度的提高中低頻噪聲的隔離效果，最終達到室內隔聲靜音效果。如隔音房安裝現場經常有物料運輸來往，如手動叉車與機動叉車會產生效強的振動，需采用彈簧減振器，青浦250㎏(自震頻率5-40Hz),用槽鋼100*50mm織成網格,彈簧與槽鋼用120mm鏍桿固定,再將底臺置于其上。
六、吸聲內飾設計：
6.1吸聲降噪設計，要達到國家標準的室內低噪聲環境，除了需要隔聲墻體良好的隔聲降噪外，還必須對室內進行吸聲處理，在工程中我們采用了一種微孔吸音板600*600mm（1.8孔徑顏色根據客戶需求設計一般為乳白色），吸聲材料為內飾護面的吸聲結構，該結構外層采用作為吸音內飾，由于該護面的吸聲選擇性效強。通風系統消聲系統設計：
7.1通風量的設計，一定通風量是保證窒內良好空氣質量的必要前提，依照當前國外同類產品（美國IAC公司）的設計，通風量根據房間面積設計在：2.85m/min。
7.2通風消聲設計，通風消聲采用阻性消聲器，其消聲量可按如下公式進行計算：＃L=（a）·C·h/s
7.3高效阻性消聲片的消聲系數(與所用的材料有關), 分別是消聲通道的周長和截面面積, 消聲通道的有效消聲長度。
通風口規格為（150mm*150mm直徑），一排一送強迫性對流換氣形成。供風量可達1.5立方米/分鐘。良好的空氣對流性，檢查人員每日可在室內滯留8小時/日八、電氣系統的噪聲控制：
8.1 為保證室內良好的低噪音環境，燈光設計時，燈具的選擇上必須注意：選擇低噪聲的燈具。
8.2針對照明舒適度問題，我公司率先在隔音領域引進了＂間接照明＂技術，一方面把照明燈具的光線處理，自然化，柔和化，舒適化，間接照明不單單只是為了滿足供給所需要的量的光，而是更加注重光照的品質和感覺。為保證照明的效果，在照明設計中，還參照了《建筑照明設計標準》（GB50034-2004）有關規定設計規范。
九、室內環境的環保設計：
9.1隔音室采用100％環保材料，達到無毒，無味，無輻射要求。
9.2通風環保設計，通風系統使用無毒無害的風管材料，足夠的通風量設計，保持室內空氣的新鮮，通風消聲系統采用新型消聲內部構造，確保在有效消聲的前提下，不影響空氣質量和風量。隔音室墻體為單層墻，單門，墻體厚度為180mm, 外部T1.2鋼板靜電噴涂，外表美觀，有質感，防潮，防銹，微吸音，（或無指紋不銹鋼）
十、主要配置：
10.1超低噪音吸頂燈, 一盞本底噪聲≤30Db(A)
10.2超低靜音風機一臺
10.3超強阻尼隔音消聲墻體, 現場整體拼裝，可根據客戶需求在現場制作。
10.4隔音室照明度＞100LX
10.5A計權環境聲壓級：室外≤50dB(A)
產品試驗室內≤30dB(A)計權
10.6通風: 有進出風系統, 排風消聲器，進風消聲器一套。
10.7外觀：T1.2鋼板貼面, 靜電噴涂, 防潮, 防銹, 微吸音有質感，（或無指紋不銹鋼）
10.8雙層橡膠減振墊（地臺）
10.9隔音室外規格2300*2300*2320mm內規格2000*2000*2000mm
11吸音地毯500mm*500m灰色
12隔音吸聲門1900*800mm
十一、基本特點及參數：
11.1隔音室整體懸浮安裝，整體隔振。
11.2隔音室采用多元聲處理, 具備良好的隔聲, 消聲，吸聲功能
11.3隔音室工作時可強制通風換氣。
